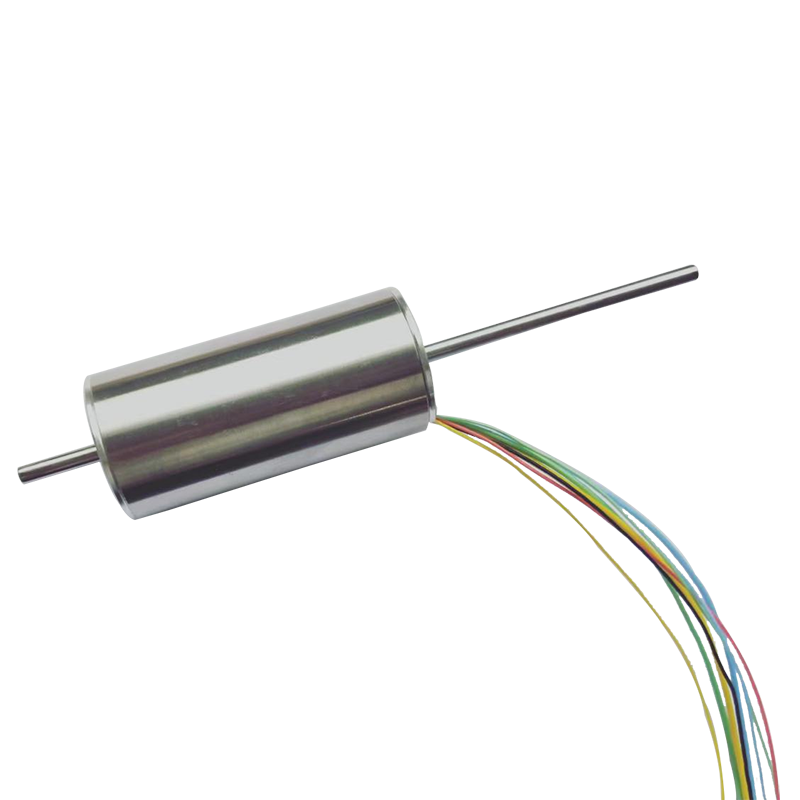

22мм ДЦ мотор без четкица са Холовим сензором

Као професионална производња, желели бисмо да вам пружимо РуиКсинг 22мм ДЦ мотор без четкица са Халл сензором. имамо професионалне производне техничаре и спољнотрговинске тимове. Да нашим купцима пружимо бољу услугу и производе.

Пошаљи упит

Опис производа

Као професионална производња, желели бисмо да вам пружимо РуиКсинг 22мм ДЦ мотор без четкица са Халл сензором. Мотор са Холовим сензором је електрични мотор који је опремљен сензором Холовог ефекта, што је врста магнетног сензора који може да открије присуство магнетног поља. 22мм ДЦ мотор без четкица са Холовим сензором се обично монтира у непосредној близини ротирајућег вратила или ротора мотора и користи се за пружање повратних информација контролеру мотора о положају и брзини ротора.

БЛДЦ2248-4Поле Тецхникуе Параметер

МОТОР ПАРАМЕТЕР

Номинална снага	W	70.0
Напон	Волт	24
Отпор	Охм	0.74
Брзина без оптерећења	рпм	16500
Струја без оптерећења	мА	300
Спеед Цонстант	рпм/В	687.5
Константа обртног момента	мНм/А	13.8
Константа брзине/момента	рпм/мНм	37
Сталл Цуррент	мА	32432
Обртни момент застоја	мНм	447
Макс. Ефикасност	%	82
Индуктивност	мХ	0.055
Механичка временска константа	Госпођа	2.18
Инерција ротора	гцм²	5.62
Код Мак. Излаз
Тренутни	мА	3380
Обртни момент	мНм	47
Брзина	рмп	14337
Излаз	W	70

МЕРЕЊЕ

КАРАКТЕРИСТИКЕ МОТОРА

● Опсег температуре околине -40～+100℃
● Максимална температура намотаја 155℃
● Број парова полова 2
● Број фаза 3
● Тежина 110 г
● Максимална брзина 18000 о/мин
● Заврши репродукцију ＜0.15
● Пречник клиренса ≤0,025
● Дефиниција потенцијалног клијента:

Жута Намотај мотора Пин1;

Зелено Намотај мотора Пин2;

Плава Намотај мотора Пин3;
Црвена +5В Пин4;
Црна ГНД ПИН5;
Браон Холов сензор Пин6;
Љубичасти Холов сензор Пин7;
Сива Холов сензор Пин8.

БЛДЦ2248 Тецхникуе Параметер

МОТОР ПАРАМЕТЕР

Номинална снага	W	10.0	25.0	25.0	25.0
Напон	Волт	24	24	24	36
Отпор	Охм	12	2.2	3.14	7.18
Брзина без оптерећења	рпм	5500	9000	13000	13000
Струја без оптерећења	мА	78	150	120	100
Спеед Цонстант	рпм/В	229	375	542	361
Константа обртног момента	мНм/А	40.06	25.13	17.36	25.93
Константа брзине/момента	рпм/мНм	68.64	32.83	97.97	99.99
Сталл Цуррент	мА	2000	10909	7643.3	5013.9
Обртни момент застоја	мНм	80.13	274.12	133	130
Макс. Ефикасност	%	64	78	77	74
Индуктивност	мХ	1.8	0.154	0.25	0.77
Механичка временска константа	Госпођа	2.82	1.35	3.79	3.18
Инерција ротора	гцм²	3.72	3.72	3.68	3.03
Код Мак. Излаз
Тренутни	мА	600	1300	1320	890
Обртни момент	мНм	24.04	32.67	23	23
Брзина	рмп	3850	7927.5	10432	10372
Излаз	W	10	27	25	25

МЕРЕЊЕ

КАРАКТЕРИСТИКЕ МОТОРА

● Опсег температуре околине -40～+100℃
● Максимална температура намотаја 155℃
● Број парова полова 1
● Број фаза 3
● Тежина 110г
● Мак.брзина 18000рпм
● Заврши репродукцију ＜0.15
● Пречник клиренса ≤0,025
● Дефиниција потенцијалног клијента:

Жута Намотај мотора Пин1;

Зелено Намотај мотора Пин2;

Плава Намотај мотора    Пин3;
Црвена +5В   Пин4;
Црна ГНД пИН5;
Браон     Холов сензор Пин6;
Љубичаста Халов сензор Пин7;
Сива Холов сензор Пин8.
